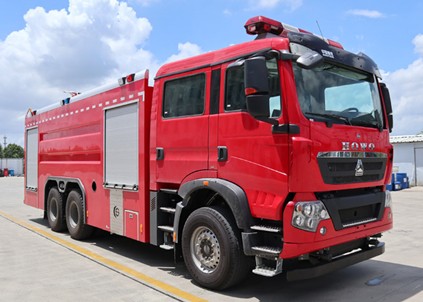

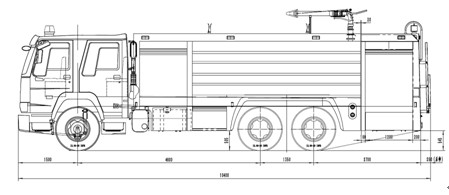

國六17噸重汽豪沃泡沫消防車_楚勝牌CSC5340GXFPM170/Z6泡沫消防車
作者：國六17噸重汽豪沃泡沫消防車 來源：消防車廠家 日期：2022/1/18 14:17:04 人氣： 標簽：國六17噸重汽豪沃泡沫消防車 楚勝牌CSC5340GXFPM170/Z6泡沫消防車楚勝牌CSC5340GXFPM170/Z6泡沫消防車
技術規格書
楚勝汽車集團有限公司
一、 整車描述
1、 概述
17噸泡沫消防車采用中國重汽集團濟南卡車股份有限公司ZZ5357TXFV464MF5型二類汽車底盤，原裝雙排駕駛室，乘員2+4人，該車駕乘舒適輕便。上裝采用外露式水罐，整車載液量為水14000kg；泡沫3000kg。器材箱采用高質量鋁合金卷簾門。底盤取力，發動機型號為MC11.44-60 ，最大功率327kW,通過萬向聯軸器驅動安裝在汽車尾部泵房里的上海茸申CB10/100型低壓消防泵，可在1.0MPa下穩定輸出100L/s的流量；車頂安裝成都威斯特消防器材有限責任公司生產的PL80型消防炮（泡沫消防車），流量80L/s，對應壓力0.8MPa，最大承壓1.3MPa，純水射程75m，泡沫射程70m，可360°旋轉。同時該車具有比功率大、綜合性能強、操控集中簡便等特點。
整車主體框架采用優質20#型鋼二氧化碳保護焊焊接而成，保證整體骨架結構強度高，牢固可靠；內部器材箱，采用高強度鋁合金型材搭建主體框架，裙邊采用外翻式腳踏板門結構，便于踩踏取放器材，表面使用帶有大花紋的經陽極氧化處理過的鋁合金板材蒙貼表面，角鋁包邊等工藝處理，保證器材箱性能的同時，具有美觀，輕便等特點。
按照消防實戰需要，根據消防操作程序，人性化設計，使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、多人操作，互不干涉。
面漆采用噴涂方式使用優質面漆，符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色要求。顏色為駕駛室和車體消防紅色，器材室內部為淺灰色，鋁制卷簾門鋁的顏色，底盤架為黑色，輪輞為銀色，擋泥板、保險杠為灰色。
整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合國VI標準。
2、 整車主要參數
外廓尺寸
10470×2540×3820mm
最大總質量
33800kg
載液量
載水14000kg，泡沫3000kg；
最高車速
100km/h
消防泵額定流量
100L/s@1.0MPa；
消防炮額定流量
80L/s 0.8MPa
消防炮射程
泡沫≥75m 水≥70m
比功率
327/33.8=9.6
接近角/離去角
16°/9°
二、底盤
1、 底盤主要參數
型號
ZZ5357TXFV464MF5
制造商
中國重汽集團濟南卡車股份有限公司
發動機額定功率
327kw
發動機排量
10518ml
發動機排放標準
GB17691-2018國Ⅵ
驅動形式
6×4
軸距
4600+1400mm
最大允許總重
35000kg
司乘人員數
2+4人
變速箱
手動
取力器
夾心取力器
2、乘員室
結構
平頭、四門，原裝雙排駕駛室
司乘人員數
2+4人
駕駛員位置
左置
設備
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、 警報器；
2、 取力器控制開關及指示燈；
3、 附加電源開關；
三、 上裝結構及性能參數
總體布置
整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。
1、 器材箱和泵室
1、水罐
結構
主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。
器材箱
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具
泵房
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車?yán)?span lang="EN-US">
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。
容量
14000kg
材質
優質碳鋼，厚度為4-5mm （可選裝304不銹鋼）
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN470人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN65溢流口1個
放余水口：設1個DN40水罐放余水口，配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制
2、泡沫罐
容量
3000kg
材質
優質不銹鋼，厚度為5mm
罐體固定
與底盤車架彈性連接
罐體設置
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置
溢流口：設DN40溢流口1個
放余液口：設1個DN40泡沫罐放余液口
出泡沫口：設1個DN40泡沫罐到水泵出泡沫管
四、水力系統
1、水泵
型號
CB10/100型低壓車用消防泵
形式
低壓離心式
額定流量
100L/s @1.0MPa
出口額定壓力
1.0MPa
最大吸深
7m
引水裝置
自帶滑片泵
引水時間
最大吸深時≤50s
2、 管路系統
管道材質
優質無縫鋼管
吸水管路
泵房后側設兩個DN150吸水口
注水管路
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路
泵房左右兩側各設1個DN65及1個DN80常壓出水口，帶截止閥和捫蓋
泵房左右兩側各設1個DN65中壓出水口，帶截止閥和捫蓋
冷卻水管路
配有冷卻取力器的冷卻水管路及控制閥
五、滅火裝置
1、車載泡沫炮
型號
PL80型水、泡沫兩用消防炮(泡沫消防車)
制造商
成都威斯特消防機械有限公司
回轉角度
360°水平回轉
最大仰/俯角
俯角≤-15°，仰角≥+70°
流量
射程
泡沫≥75m 水≥70m
2、泡沫比例混合器
型號：
PH64
材質：
殼體為鑄鋁，過流截面為不銹鋼
型式：
負壓環泵式
混合比：
3-6%
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制
水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制
上裝總電源開關、參數顯示、狀態顯示
七、電氣設備
附加電氣
設獨立電路
輔助照明
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈
車身兩側安裝紅、藍兩色頻閃燈
警示裝置
長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明
上裝后部安裝35W消防探照燈1個
八、表面處理
面漆
優質國產漆
顏色
車體外表面主色為RO3消防紅
九、隨車消防器材的布置和配備
1、器材布置
1
按照消防實戰需要，根據消防操作程序，就近取放。
2
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3
標示醒目，多人操作，互不干涉。
3、 器材配備
（1）隨車消防器材明細表：（泡沫消防車）
序號
名 稱
規 格
數量
單位
備 注
1
吸水管
KD150×4 m
2
根
內扣式
2
濾水器
FLF150
1
件
內扣式
3
分水器
FII80/65×3-1.6
1
件
內扣式
4
集水器
JII150/80×2-1.0
1
件
內扣式
5
水帶
13-65-20
4
盤
低壓；內扣式
6
水帶
13-80-20
4
盤
低壓；內扣式
7
水帶
16-65-20
4
盤
低壓；內扣式
8
異徑接口
KJ65/80
2
件
內扣式
9
水帶包布
DT-SB
4
件
10
異型接口
65雄/80雌；65雌/80雄
2
件
卡式
11
水帶掛鉤
4
件
12
地上消火栓扳手
QT-DS1；長400
1
件
13
地下消火栓扳手
長860
1
件
14
吸水管扳手
FS150
2
件
15
直流開關水槍
QZG3.5/7.5；65
1
支
低壓；內扣式
16
直流開花水槍
QZK3.5/7.5；65
1
支
低壓；內扣式
17
滅火器
3 kg/ABC
1
具
18
消防斧
GFP890
1
件
19
橡皮錘
1
件
20
水帶護橋
FH80
2
副
21
消防桶
1
個
22
空氣泡沫槍
QP4/0.7Z；65
1
支
內扣式（含槍吸液管）
23
泡沫外吸液管
Φ40×2700
1
根
24
儲物盒
大
1
個
十、隨車文件（中文）
序號
名稱
單位
數量
備注
一
隨車文件（單套）
1
底盤使用說明書
本
1
2
底盤維修手冊
本
1
3
底盤質量保修卡
本
1
4
底盤合格證
本
1
5
發動機號碼拓印件
份
1
6
消防車使用維護說明書
本
1
7
消防車配備消防器材清單
份
1
8
消防車整車合格證
份
1
9
消防車跟蹤服務卡
本
1
10
消防車交接清單
份
2
